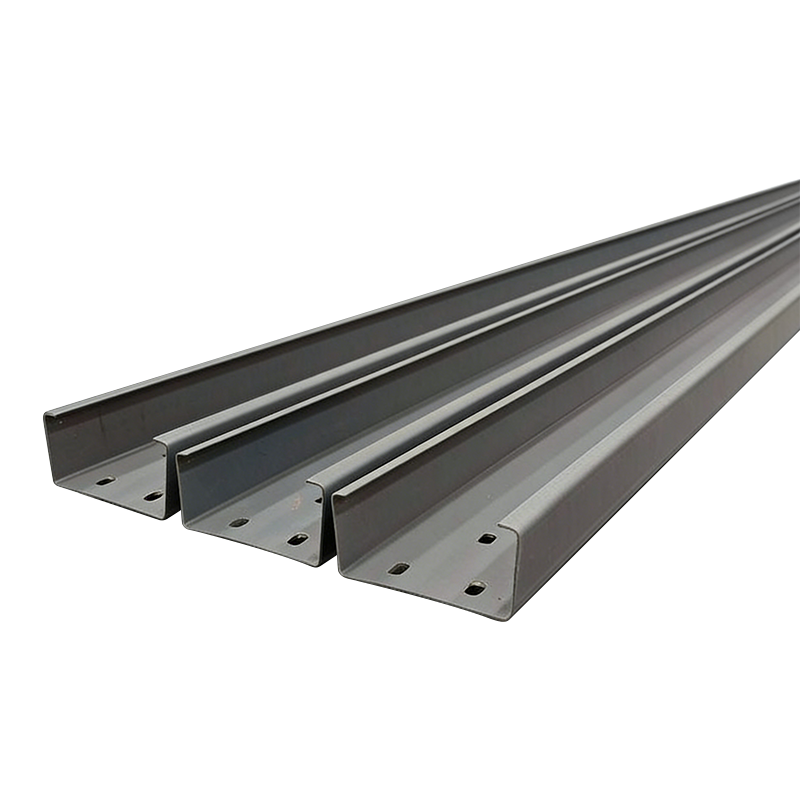

Purlins cruach C-chruthach Manufacturer

Purlins cruach C-chruthach is baill struchtúracha tanaí-ballaí, fuarfhoirmithe iad le trasghearradh C-chruthach a fheidhmíonn mar nasc ríthábhachtach aistrithe ualaigh idir painéil díon nó balla agus an fráma cruach príomhúil. Na buntáistí sainiúla atá acu - airíonna meicniúla trasghearrtha cobhsaí, cóimheas ard-neart le meáchain, agus suiteáil dhíreach — iad a dhéanamh mar an rogha tosaíochta maidir le gléasraí tionsclaíocha, trádstórais, ionaid lóistíochta, agus foirgnimh thráchtála éadroma le tréimhsí suas go dtí 25 troigh (7.6 méadar) [^103^]. Murab ionann agus Z-purlins, a éilíonn forluí le haghaidh réisí leanúnacha, tá sármhaitheas ag C-purlins in iarratais aon-réise agus réise simplí a bhfuil luas an chur suas agus éifeachtúlacht costais ríthábhachtach.

I gcás tionscadal óna dteastaíonn tacaíocht balla, giarsaí urláir, nó díon aon bhá, cuireann C-purlins a 20-30% coigilteas costais thar chórais Z-purlin agus deireadh a chur le castacht naisc lap. Cinntíonn a gcéimseata flange 90 céim cosáin ualaigh intuartha agus simplítear sonraí lúibíní, rud a fhágann gurb iad an réiteach is fearr ar fud an domhain d'fhoirgnimh mhiotail réamh-innealtóireacht agus do chreataí struchtúr cruach.

Céimseata Trasghearrthach agus Iompar Struchtúrtha

Tá an phróifíl C-chruthach mona-shiméadrach, le gréasán ingearach le dhá flanges cothrománacha comhthreomhara atá dírithe ag 90 céim ar an ngréasán. Seachadann an geoiméadracht seo iompar meicniúil intuartha faoi ualaí domhantarraingthe agus gaoithe.

Airíonna Rannáin agus Dáileadh Ualach

Soláthraíonn an C-alt feidhmíocht flexural cobhsaí faoina ais láidir (ingearach leis an ngréasán), rud a fhágann go bhfuil sé iontach chun tacú le hualaí díon agus balla a dháileadh go haonfhoirmeach. Cruthaíonn na flanges comhthreomhara dromchlaí imthacaí comhsheasmhacha le haghaidh dúntóirí cumhdaigh agus naisc lúibíní. Mar sin féin, toisc go bhfuil an t-alt oscailte agus monashiméadrach, taispeánann sé rigidity torsional níos ísle ná na hailt dúnta nó Z-chruthach. Déanann an tréith seo C-purlins is fearr a oireann d'iarratais ina gcuirtear ualaí tríd an ionad lomadh nó i gcás ina soláthraítear idirlinne chun srian a chur ar bhúclaíl cliathánach [^95^].

Cumais Réise de réir Doimhneacht Alt

Raon doimhneachtaí caighdeánach C-purlin ó 100 mm go 400 mm (4 in go 16 in) , le gach doimhneacht a fhreagraíonn do raon sainiúil agus teorainneacha ualaigh. Déanann an tábla seo a leanas achoimre ar na gnáthchumais réise faoi ualaí caighdeánacha dín [^103^]:

Braitheann cumas réise iarbhír ar spásáil purlin, tiús cruach (tomhas), ualach dín (sneachta beo marbh), agus riachtanais cód tógála áitiúil. I gcás réisí níos mó ná 8 méadar, is gnách go n-éiríonn Z-purlins a bhfuil naisc lapped acu níos eacnamaí ná codanna C-purlin aonair [^102^].

Sonraíochtaí Ábhar agus Caighdeáin Déantúsaíochta

Marthanacht agus sláine struchtúrach C-purlins atá á rialú ag grád bonn cruach, córais brataithe, agus cruinneas fuar-fhoirmithe.

Bonn Cruach agus Airíonna Meicniúla

Déantar C-purlins a mhonarú ó stiall cruach ghalbhánuithe fuar-chruthaithe le neart toraidh íosta de 345 N/mm² (50 ksi) , atá comhionann le hábhar ASTM A572 Grád 50 nó AS/NZS 1397 G450. Raon tiús caighdeánach bonn-mhiotail (BMT) ó 1.5 mm go 3.0 mm (0.059 go 0.118 in), le tomhsairí níos troime roghnaithe le haghaidh feidhmeanna ualaigh níos airde nó spásáil níos leithne [^97^]. Déanann an próiseas fuarfhoirmithe an cruach a chruasú, rud a mhéadaíonn a neart toraidh 10-15% i gcomparáid leis an máthair-ábhar corna.

Córais Cosanta Creimthe

Tá trí rogha brataithe i gceannas ar an margadh:

• Galbhánú te-tumtha (sciath since) : Mais brataithe caighdeánach 180–275 g/m² (Z180–Z275), ag soláthar 40 bliain d'fhriotaíocht creimeadh i dtimpeallachtaí neamhurchóideacha laistigh [^96^].
• Sciath ZAM (Sinc-Alúmanam-Maignéisiam) : Ard-sciath cóimhiotail a thairgeann 2-3 × friotaíocht creimeadh since íon, atá oiriúnach do shuíomhanna tionsclaíocha cósta nó ard-taise [^104^].
• bailchríoch príomhphéinteáilte : Feidhmeach thar shubstráit ghalbhánuithe le haghaidh comhsheasmhacht aeistéitiúil le painéil cumhdach daite; ní bacainn creimeadh neamhspleách é.

Lamháltais Déantúsaíochta

Cinntíonn déantúsaíocht chruinn cáilíocht feistiú le linn na suiteála. Is iad lamháltais chaighdeánacha táirgeachta ná [^101^]:

• Fad: ±5 mm
• Leithead flange: ±1 mm
• Doimhneacht an Ghréasáin: ±1 mm
• Spásáil lár na bpoll: ±1.5 mm

C-Purlin vs Z-Purlin: Critéir Roghnúcháin

Cé go bhfeidhmíonn rannóg C agus Z araon mar chomhaltaí frámaithe tánaisteacha, cruthaíonn a gcuid céimseata ar leith difríochtaí feidhmíochta brí a ordaíonn oiriúnacht feidhmchláir.

An riail bhunúsach: úsáid C-purlins le haghaidh giarsaí balla, giarsaí urláir, agus díonta aon-réise faoi 8 méadar; sonraigh Z-purlins le haghaidh díonta ilréise, bánna móra tionsclaíochta, agus tionscadail le hualaí trom sneachta nó gaoithe [^96^].

Dea-Chleachtais Suiteála agus Ceanglais Bracing

Athraíonn suiteáil chuí C-purlins ó bhaill aonair go córas struchtúrach comhleanúnach atá in ann meáchanlár, gaoth agus ualaí seismeacha a sheasamh.

Sonraí Spásúlachta agus Tacaíochta Purlin

Réimsí ó spásáil chaighdeánach purlin le haghaidh díon miotail 1.2 m go 1.8 m (4 troigh go 6 tr) ar lár, ag brath ar phróifíl an chumhdaigh agus ar ualaí dearaidh. Tacaítear le C-purlins ag lúibíní cónascaire uillinne nó lúibíní ilfhóinteach atá boltaithe chuig na rachtaí nó na colúin phríomhfhráma. Caithfidh roghnú lúibín an doimhneacht purlin a mheaitseáil: tá lúibín AC150 (0.30 kg an ceann) ag teastáil ó purlin C150, agus tá lúibín AC300 (0.69 kg an ceann) [^101^] ag teastáil ó purlin C300.

Idirlinne le haghaidh Cobhsaíochta cliathánach

Toisc go bhfuil codanna C oscailte so-ghabhálach i leith buckling cliathánach-torsional, tá sé riachtanach idirlinne (ar a dtugtar slata sag nó bracing eitilt freisin). Cuireann idirlinne teorainn le fad neamhbhraite an flange comhbhrú agus cuireann sé cosc ​​​​ar rothlú faoi ualach. Is é an t-uasspásáil idirlinne a mholtar ná:

• Ailt C100 : 2000 mm spásáil uasta
• Codanna C150 : 3000 mm spásáil uasta
• Codanna C200–C400 : 4000 mm spásáil uasta [^101^]

Go hiondúil déantar idirlinne a shuiteáil ag lár-réise le haghaidh raonta singil agus ag tríú pointí le haghaidh raonta leanúnacha. Ligeann córais idirlinne ar stíl HookFast suiteáil saor ó uirlisí trí ghearrthóg díreach chuig poill réamhphunáilte sa ghréasán purlin.

Seicheamh Suiteála

Cinntíonn an t-ord tógála molta cruinneas sábháilteachta agus tríthoiseach araon:

1. Marcáil línte purlin ar na baill fráma bunscoile ag an spásáil sonraithe.
2. Suiteáil lúibíní ag gach pointe tacaíochta purlin, ag cinntiú ailíniú leibhéal laistigh de ± 3 mm.
3. Cuir C-purlins ar lúibíní leis an taobh oscailte dírithe go comhsheasmhach (go hiondúil anuas le haghaidh purlin dín chun ceangal idirlinne a éascú).
4. Purlins bolt chuig lúibíní úsáid a bhaint as boltaí M12 nó M16 le leicneáin; chasmhóiminte go 50–70 N·m.
5. Suiteáil droichead sula gcuirtear clúdach díon nó balla i bhfeidhm chun an líne purlin a chobhsú.
6. Fíoraigh ailíniú : ba cheart go mbeadh na bairr purlin cothrom laistigh den teorainn sraonaidh L/360 faoi ualach marbh.

Feidhmchláir ar fud na nEarnálacha Tionscail

Purlins cruach C-chruthach a imscartar thar speictream leathan cineálacha tógála, agus cuireann gach ceann acu éilimh feidhmíochta ar leith i bhfeidhm.

Gléasraí Tionsclaíochta agus Stórais

I bhfoirgnimh cruach réamh-innealtóireacht le haghaidh déantúsaíochta agus stórála, tacaíonn C-purlins le leatháin díon trapezoidal agus painéil cumhdach balla. Leithead tipiciúil bhá de 6-8 méadar ailínithe go foirfe le toilleadh purlin C200 nó C250. Tá meáchan éadrom C-purlins (C200 × 1.5 mm thart ar 4.5 kg/m ) laghdaítear éilimh chraenacha le linn tógáil agus íslíonn sé an t-ualach marbh iomlán ar an bhfráma príomhúil [^101^].

Ionaid Lóistíochta agus Moil Dáilte

Teastaíonn réisí leathana soiléire agus sceimhleacha arda ó áiseanna lóistíochta nua-aimseartha. Cé go n-úsáideann frámaí príomhúla go minic Z-purlins don phríomhdhíon, is minic a shonraítear C-purlins le haghaidh urláir mezzanine, ceannbhrait, agus ballaí críochdheighilte áit a bhfuil raonta níos giorra agus ualaí níos éadroime. Mar gheall ar éascaíocht na suiteála cuirtear dlús le seachadadh tionscadal i bhforbairtí mear.

Córais Tacaíochta Fótavoltach

Tá C-purlins tagtha chun cinn mar ghné frámaithe is fearr le haghaidh eagair ghréine ar an talamh agus suiteálacha PV ar an díon. Glacann a bpróifíl cainéal oscailte go héasca le naisc clampa boltáilte le haghaidh ráillí painéil ghréine, agus seasann an sciath ghalbhánuithe le blianta fada de nochtadh lasmuigh. Codanna caighdeánacha C150 nó C200 ag 1.5-2.0 m spásáil tacaíocht leordhóthanach a sholáthar do thoisí modúl PV tipiciúil de 1.0 m × 2.0 m.

Foirgnimh Thalmhaíochta agus Tuaithe

Baineann foirgnimh feirme, botháin trealaimh, agus scáthláin beostoic leas as éifeachtúlacht costais C-purlins agus friotaíocht creimeadh. Sna hiarratais seo, soláthraíonn ailt C100 nó C150 ag raonta measartha toilleadh leordhóthanach le haghaidh díonta miotail agus ag an am céanna costais ábhair a choinneáil íosta. Tá an Saol seirbhíse 40 bliain de C-purlins galbhánaithe seachadann sé luach fadtéarmach i suíomhanna tuaithe ina bhféadfadh rochtain chothabhála a bheith teoranta [^96^].

Rialú Cáilíochta agus Caighdeáin Chomhlíonta

Chun feidhmíocht C-purlin a chinntiú ní mór cloí le caighdeáin aitheanta ábhair agus dearaidh ar fud an tslabhra soláthair.

Cóid Ábhar agus Dearaidh

Tá dearadh agus déantúsaíocht C-purlin á rialú ag na caighdeáin seo a leanas:

• AS/NZS 4600:2018 (An Astráil/An Nua-Shéalainn): Cód dearaidh struchtúir chruach fuarfhoirmithe, a bhfuil tagairt forleathan dó chun toilleadh purlin a ríomh.
• ASTM A1003/A1004 (SAM): Sonraíocht chaighdeánach do leathán cruach a úsáidtear i bhfráma fuar-fhoirmithe.
• GA 1993-1-3 (An Eoraip): rialacha dearaidh Eurocode 3 maidir le baill agus leatháin caola fuarfhoirmithe.
• GB/T 2518 (An tSín): Caighdeán do leatháin chruaiche agus stiallacha cruach atá brataithe le sinc te-tumtha go leanúnach.

Dearbhú Cáilíochta Monarcha

Cuireann monaróirí creidiúnacha córais bhainistíochta cáilíochta ISO 9001 i bhfeidhm leis na prótacail iniúchta seo a leanas:

1. Cigireacht corna ag teacht isteach : Fíoraigh neart toraidh, mais sciath, agus lamháltas tiús i gcoinne deimhnithe muileann.
2. Monatóireacht in-phróiseas : Seiceáil toisí foirmithe rolla gach 2 uair an chloig; bearnaí sorcóir a choigeartú chun cruinneas próifíl a choinneáil.
3. Fíorú pollta poll : Deimhnigh lárionaid na bpoll, trastomhais, agus achair chiumhais ag baint úsáide as tomhasairí dul/gan dul.
4. Cigireacht deiridh : Tomhais fad, straightness, agus bailchríoch dromchla ar gach bundle; píosaí a dhiúltú le damáiste sciath nó trí neamhchomhlíonadh tríthoiseach.
