Conas a Roghnú Ceart Purlins Cruach C-chruthach Sonraíochtaí Bunaithe ar Riachtanais Ualach Foirgníochta

Is é an bunphrionsabal maidir le sonraíochtaí purlin cruach C-chruthach a roghnú le haghaidh dearadh struchtúr cruach ná a chinntiú go bhfuil an cóimheas idir airde na rannóige (H) go dtí an réise de ghnáth idir 1/35 agus 1/50, agus caithfidh an modúlach alt an t-uasmhéid lúbthachta a sheasamh. I gcás gléasraí tionsclaíocha a bhfuil réise caighdeánach de 6 méadar acu, is iad na sonraíochtaí tosaíochta de ghnáth C180 × 60 × 20 × 2.5 nó C200 × 70 × 20 × 3.0. Ní mór sonraíochtaí sonracha a chinneadh bunaithe ar ríomhanna beachta ualaí marbha, ualaí beo, agus ualaí comhshaoil ​​(gaoth agus sneachta).

Tionchair Sonracha na gCineálacha Eochracha Ualach ar an Roghnú

Mar chomhpháirteanna cruach ballaí tanaí fuar-chruthaithe, tá cóimheas ard neart le meáchain ag purlins cruach C-chruthach, ach athraíonn a bhfreagairt ar chineálacha éagsúla ualaigh go mór:

Ualaí Marbh agus Córas Dín Féin-Meáchan

I measc na n-ualaí marbh tá meáchan leatháin chruaiche dath-brataithe nó painéil ceapaire. Mar shampla, trí úsáid a bhaint as painéal ceapaire olann gloine 75mm tiubh méadaítear an féinmheáchan de thart ar 12-15kg in aghaidh an mhéadair chearnaigh. Má tá córas fótavoltach suiteáilte ar an díon, ba cheart tiús an bhalla purlin a mhéadú ó 2.0mm go 2.5mm nó níos mó bunaithe ar an ualach breise 15-20kg/m².

Ualaí Aeráide Comhshaoil (Gaoth agus Sneachta)

I gceantair ina bhfuil ualaí trom sneachta, ní mór go mbeadh an-fhriotaíocht chomhbhrú ag na purlin. I gceantair chósta le gaotha arda, féadfaidh súchán gaoithe a bheith ina chúis le flange bun an purlin cobhsaíocht a chailleadh faoi bhrú. Dá bhrí sin, moltar sonraíochtaí a roghnú le leithead flange (B) nach lú ná 60mm in áiteanna brú gaoithe ard chun rigidity tnósional a fheabhsú.

Tagairt don Choiteann Purlins Cruach C-chruthach Sonraíochtaí agus Réise Ualach

Chun sábháilteacht agus geilleagar ábhartha a chothromú, is iad seo a leanas moltaí roghnúcháin tionscail bunaithe ar ghnáthchoinníollacha ualaigh:

Moltaí Roghnúcháin Praiticiúla chun Sábháilteacht Struchtúrtha a Fheabhsú

Agus sonraíochtaí á gcinneadh, chomh maith le toisí fisiceacha, ba cheart na pointí teicniúla seo a leanas a urramú:

• Teorainneacha Sraonadh a Fhorfheidhmiú go Dlúth: Níor cheart go sáródh sraonadh na gcromáin dín faoi chomhcheangail lánualaigh L/150. Mar shampla, ní mór an t-sraonadh anuas de phurlin réise 6 mhéadar a rialú laistigh de 40mm; ar shlí eile, ní mór an t-alt a mhéadú.
• Optamú Neart Ábhar: I gcás tionscadal le hualaí níos airde, is féidir le cruach grád Q355 a ghlacadh in ionad Q235 traidisiúnta feabhas suntasach a dhéanamh ar an gcumas ualachiompartha agus sonraíochtaí níos lú a choinneáil, ag laghdú go héifeachtach féin-mheáchan an phríomh-struchtúr.
• Breithnithe maidir le Frithsheasmhacht i gCreimeadh: Cé go bhfuil friotaíocht maith creimeadh ag purlins cruach C-chruthach, i dtimpeallachtaí aigéadacha nó cósta, ba cheart sonraíochtaí le ciseal ghalbhánuithe nach lú ná 275g/m² a roghnú chun laghdú ar an gcumas ualachiompartha de bharr creimeadh ábhair a chosc.

A bhfuil Feidhmíocht Inslithe Theirmeach Níos Fearr aige: Bileoga Próifílithe Cruach Dath-brataithe or Painéil Sandwich Cruach Dath ?

Is é an tátal soiléir ná sin Painéil Sandwich Cruach Dath offer significantly superior thermal insulation performance i gcomparáid le leatháin phróifíle cruach Dath-brataithe. Cé go bhfeidhmíonn bileog próifílithe aon-chiseal go príomha mar bhac aimsire le friotaíocht teirmeach diomaibhseach, úsáideann painéal ceapaire croí-chiseal inslithe a chruthaíonn briseadh teirmeach láidir. In iarratais phraiticiúla tionsclaíochta, is féidir laghdú teochta inmheánach a bheith mar thoradh ar athrú chuig painéil ceapaire 10°C go 15°C le linn buaicmhíonta an tsamhraidh .

Difríochtaí Lárnacha Struchtúrtha agus Friotaíocht Theirmeach

Tá an bhearna i bhfeidhmíocht inslithe mar thoradh díreach ar chomhdhéanamh trasghearrtha an dá ábhar seo:

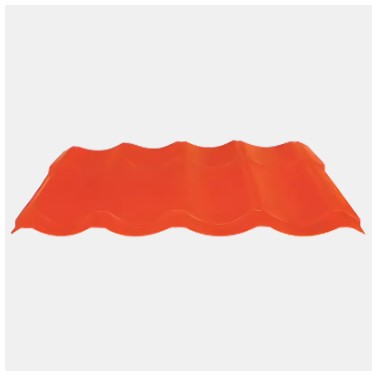

Bileoga Próifílithe Cruach Aonair Dath-brataithe

Bileoga próifílithe cosúil leis an YX25-210-840 atá déanta as cruach ard-seoltacht. Gan chroílár comhtháite, aistrítear teas ó radaíocht na gréine beagnach láithreach chuig taobh istigh an fhoirgnimh. Tá siad seo iontach do stórais neamhthéite nó botháin áit ní tosaíocht é rialáil theirmeach .

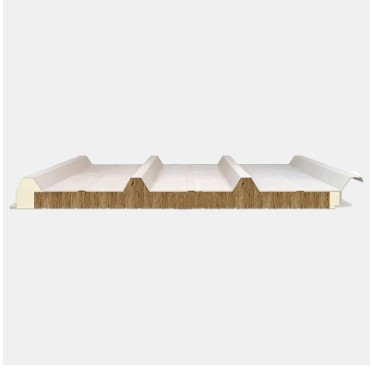

Painéil Sandwich Cruach Dath Ilchodach

Is éard atá sna painéil seo ná dhá chraiceann cruach a nascann croí Polúireatán (PU), Rock Wool, nó EPS. Déanann an struchtúr "ceapaire" seo bac go héifeachtach ar aistriú seoltaí teasa. A Painéal comhtháite polúireatán , mar shampla, soláthraíonn sé an éifeachtacht teirmeach is airde atá ar fáil i dtógáil tionsclaíoch nua-aimseartha.

Sonraí Teicniúla: Comparáid Seolta Teirmeach

Léiríonn na sonraí seo a leanas seoltacht theirmeach (λ) ábhair éagsúla. Léiríonn luachanna níos ísle airíonna inslithe níos fearr:

Treoirlínte Feidhmchláir Straitéiseacha

Agus tú ag roghnú idir na hábhair seo, smaoinigh ar shainriachtanais fheidhmiúla an tionscadail:

• Áiseanna Aeráide Rialaithe: Le haghaidh stórála fuar nó próiseáil bia, Painéal comhtháite polúireatáns riachtanach chun difreálacha teochta dian a choinneáil.
• Sábháilteacht Dóiteáin Tionsclaíoch: Sa chás go bhfuil friotaíocht dóiteáin chomh ríthábhachtach leis an insliú, Painéil ceapaire olann carraige an rogha is fearr, ag tairiscint cosaint dóiteáin grád A.
• Scáthláin Eacnamaíochta: Bileoga próifílithe cosúil leis an YX35-125-750 648/2012 Téacs atá ábhartha maidir leis an LEE atá cost-éifeachtúil le haghaidh struchtúir faoin aer nó foirgneamh talmhaíochta nach ndéantar an aeráid inmheánach a bhainistiú.

Breisluach na Córais Painéil Sandwich

Taobh amuigh de rialáil teasa, soláthraíonn painéil ceapaire roinnt buntáistí innealtóireachta thar leatháin aonchiseal:

• Damping Fuaimiúil: Glacann an croí-ábhar go mór torann tionchair ón mbáisteach agus ón ngaoth.
• Neart Struchtúrtha: Ceadaíonn an rigidity ilchodach do raonta méadaithe idir purlins cruach C-chruthach , úsáid cruach struchtúrach iomlán a laghdú.
• Rialú Comhdhlúthúcháin: Coscann insliú leanúnach tógáil taise inmheánach (sweating), fardail agus daingneáin inmheánacha a chosaint.

Anailís Buntáiste Croí: Cén Fáth ar Fhoirgnimh Ard-Rise Deiceanna Cruach

Ní teimpléad don chéim tógála amháin é deicáil urlár cruach; tá ról ríthábhachtach aige le linn shaolré iomlán an fhoirgnimh:

Feidhmíocht agus Sábháilteacht Struchtúrtha

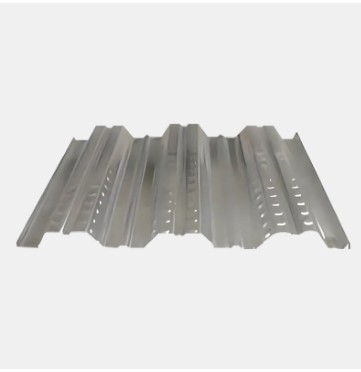

Decking cruach (mar shampla an Múnla ard-neart dualgas trom YX 75-293-880 ) go mór feabhas a chur ar rigidity cliathánach an leac urláir trína chruth roctha. I bhfoirgnimh ard-ardú, cuireann an struchtúr ilchodach leac seo go héifeachtach le hiomarcaíocht seismeach agus soláthraíonn sé ardán oibre soladach díreach tar éis a leagan, rud a chinntíonn sábháilteacht oibrithe ag airde ard.

Laghdú Suntasach ar Fhéinmheáchan Struchtúrtha

Cuireann féinmheáchan gach urláir i bhfoirgneamh ard-ardú brú ollmhór ar an bhfondúireacht. Trí úsáid a bhaint as deicáil cruach is féidir tiús leac coincréite a laghdú, go suntasach lightening an meáchan urlár . Ligeann sé seo do dhearthóirí toisí trasghearrtha na bíomaí agus na gcolún príomhfhráma a laghdú, ag baint úsáide as spás ailtireachta níos fearr.

Comparáid Dhoimhne ar Pharaiméadair Theicniúla

Léiríonn an tábla seo a leanas go soiléir na difríochtaí feidhmíochta idir an dá réiteach i dtimpeallacht ard-ardú:

Moltaí Feidhmchláir le haghaidh Múnlaí tipiciúla

Bunaithe ar riachtanais éagsúla ualaigh agus réise i bhfoirgnimh ard-ardú, moltar na samhlacha gairmiúla seo a leanas:

• YX 51-253-760 Cineál Luchtaithe Ard-rib: Oiriúnach d'fhoirgnimh oifige mór-réise, ag soláthar dochtachta foriomlána leac.
• YX 35-125-750 Cineál Ilchodach Éadrom: Oiriúnach do chásanna ualach éadrom cosúil le foirgnimh chónaithe, a thairgeann éifeachtacht suiteála an-ard.
• YX 51-304-914 Cineál Méadaithe Ualachiompartha: Oiriúnach do leagan urláir achar mór, seams forluiteacha a laghdú agus aerdhíonacht a fheabhsú.

Conclúid agus Comhairle Saineolaithe

Ag cur san áireamh feidhmíocht mheicniúil, luas tógála, agus costais chuimsitheacha, deicáil urlár cruach gan amhras is é an rogha is fearr le haghaidh tógáil ard-ardú urlár foirgnimh . Le linn cur i bhfeidhm, moltar oibriú i gcomhar le Córais purlin cruach C-chruthach le haghaidh dearadh tacaíochta balla agus cúnta chun tarchur fórsa níos cobhsaí agus níos iontaofa a chinntiú don chóras struchtúr cruach iomlán.

Conas a roghnú oiriúnach Córais Struchtúr Cruach bunaithe ar réise agus ualach?

Ní mór an bunphrionsabal a leanúint chun an córas struchtúr cruach ceart a roghnú: "Córais laitíse/truss le haghaidh réisí móra, córais Ilchodacha/Tréimhseacha le haghaidh ualaí arda, agus Frámaí Tairseach do réisí beaga go meánacha." Trí na riachtanais réise agus ualaigh a mheaitseáil go cruinn, is féidir leat an tomhaltas cruach a laghdú a uasmhéadú agus timthriallta tógála a ghiorrú agus sábháilteacht struchtúrach á chinntiú. De ghnáth, le haghaidh gléasraí tionsclaíocha caighdeánacha le réimse de 18-36 méadar , is ionann an córas fráma tairseach agus an t-iarmhéid is fearr de gheilleagar agus cobhsaíocht.

Moltaí Roghnú Córais Bunaithe ar Eatraimh Réise

Cinneann an réise go díreach toisí rannacha na gcomhpháirteanna agus na caighdeáin rialaithe sraonaidh. Anseo thíos tá tagairtí roghnúcháin tipiciúla do raonta réise éagsúla:

Réise Beag agus Meánach (12m - 24m)

Sa raon seo, a Córas Fráma Tairseach moltar. Úsáideann an córas seo cruach soladach-gréasáin H-chruthach mar phríomhfhráma docht, le tacaíocht ó Purlins cruach C-chruthach mar an córas tacaíochta tánaisteach. Tá airíonna meicniúla rannáin chobhsaí, meáchan éadrom, agus cóimheas ard-neart le meáchain ag purlins cruach C-chruthach, ag aistriú go héifeachtach ualaí cumhdaigh chuig an struchtúr príomhúil.

Réise Mór (24m - 48m)

Nuair a théann an réise thar 30 méadar, méadaíonn féin-mheáchan na gcomhpháirteanna gréasáin soladach go tapa. I gcásanna den sórt sin, Trusanna Píob Cruach nó Struchtúir Fráma Spáis moltar. Cuireann na córais seo feabhas mór ar úsáid ábhair trí chomhbhrú agus comhshó teannais idir na baill, rud a fhágann go bhfuil siad oiriúnach do staidiamaí, haingir aerárthach, agus ionaid lóistíochta tionsclaíocha mór-réise.

Tionchar Sonrach Coinníollacha Ualach ar Roghnú Comhpháirte

I measc na n-ualaí tá ualaí marbha chomh maith le hualaí beo mar ualaí sneachta, gaoithe agus craein:

• Ualaí Tionscail Trom: Más rud é go gcaithfidh an díon tacú le trealamh mór nó le hoibríochtaí ard-déine, roghnaigh Díonta Ualach-Iompaithe Rib Deep (m.sh., YX50-410-820) nó bileoga próifílithe ard-neart chun an acmhainn ualaigh áitiúil a fheabhsú.
• Ualaí Dinimiciúla (Craenacha): Maidir le plandaí le craenacha trom, ní mór an príomh-struchtúr a úsáid bíomaí H táthaithe nó colúin laitíse , péireáilte le deiceanna urláir cruach ard-neart tromshaothair mar an YX 75-293-880 chun déileáil le tionchair dhinimiciúla go minic.
• Ualaí um Chaomhnú Comhshaoil: I réimsí brú gaoithe ard, an córas tacaíochta tánaisteach, mar shampla Purlins cruach C-chruthach , a leagan amach níos dlúithe chun feidhmíocht mheicniúil chobhsaí a chinntiú.

Tábla Meaitseála Réise, Ualach agus Comhpháirt Struchtúrtha

Tugann an tábla seo a leanas achoimre ar na ceanglais maidir le comhpháirteanna struchtúr cruach bunaithe ar chomhcheangail éagsúla réise agus ualaigh:

Straitéisí Praiticiúla le haghaidh Optamú Roghnúcháin

San innealtóireacht iarbhír, dírigh ar na sonraí seo chun an córas a bharrfheabhsú tuilleadh:

• Comhtháthú Clúdach Foirgníochta: Ag roghnú Painéil Chomhtháite Polúireatán (PU). is féidir leis na ceanglais inslithe agus éadroma a shásamh ag an am céanna, ag laghdú an t-ualach struchtúrach de bharr meáchan an chórais clúdaigh.
• Comhordú Córas Urlár: Maidir le struchtúir ard-ardú nó ilscéalta, tabhair tosaíocht do dheic urláir ilchodacha mar an YX 32-130-780 chun struchtúr ilchodach ualachiompartha cobhsaí a fhoirmiú.
• Comhsheasmhacht Ábhar: Meaitseáil paraiméadar meicniúil a chinntiú idir Purlins cruach C-chruthach , bileoga próifílithe dath-brataithe , agus painéil ceapaire feabhsaítear go mór saol seirbhíse agus éifeachtúlacht cothabhála an fhoirgnimh.
